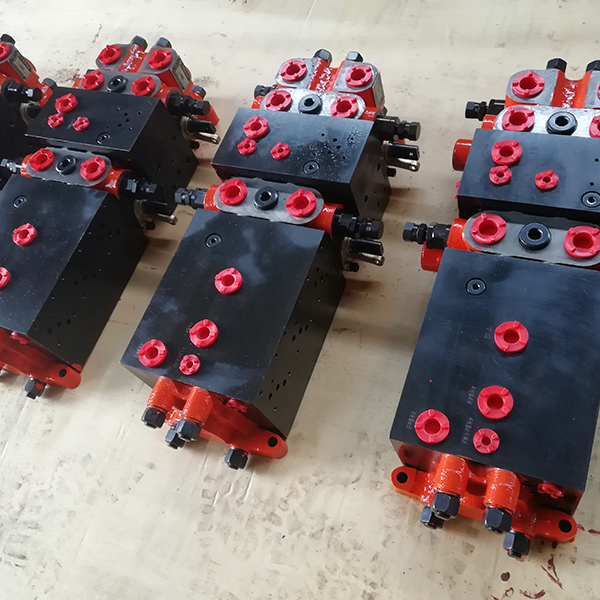

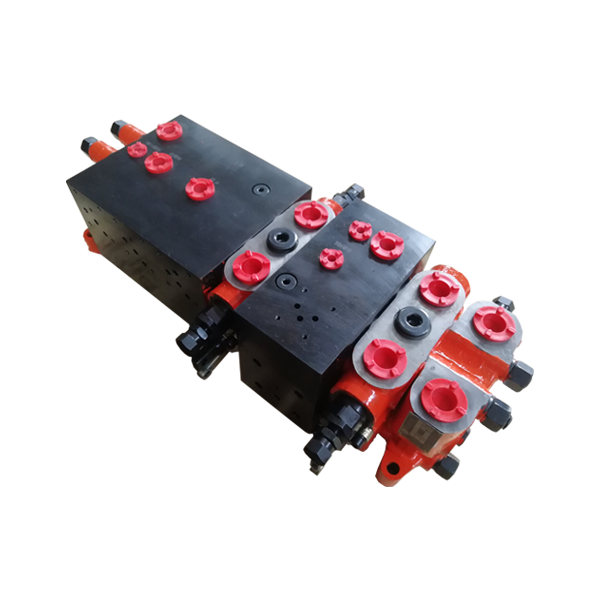

ZL20集成多路阀
- 详细介绍
Z系列多路转向阀是由多个转向阀和安全阀及各种附加阀组合而成的片式组合阀,可根据工作机构需要组合为10个连以内的多路阀组。它具有工作压力高、结构紧凑、安全阀性能好、可靠性高、通用性好等特点、它主要用于ZL40以下装载机及多功能装载机、小型挖掘机等工程机械的液压系统中、也用于起重运输机械、矿山机械、农业机械或其他机械的液压系统中,实现多个执行机构的集中控制。
该系列多路转向阀每连都带单向阀。根据用户需要,可在任一工作腔和回油腔之间安装过载阀或补油阀。能够组成并联、串联或串并联复合油路,并有多种滑阀机能、定位、复位方式及控制方式,也可利用过桥阀体或外接油口向其他机构提供油源,广泛地满足不同主机的需要。
功能特点
阀结构:片式结构,可根据工作机构需要随意组合为10连以内的多路阀组。
附加阀:可以任一工作腔和回油腔之间安装需要压力的过载阀和补油阀。
负载保持阀:每连部内置有负载保持和压力隔断的单向阀。
油路形式:并联、串联或串并联复合油路。
过桥:具有过桥功能、可利用过桥阀体或外接油口向其安结构提供油源。
控制方式:手动弹簧复位、手动钢球定位、液动控制方式。
适用主机:通用性多路阀,主要适用中小型装载机、挖掘机及其他机械。
